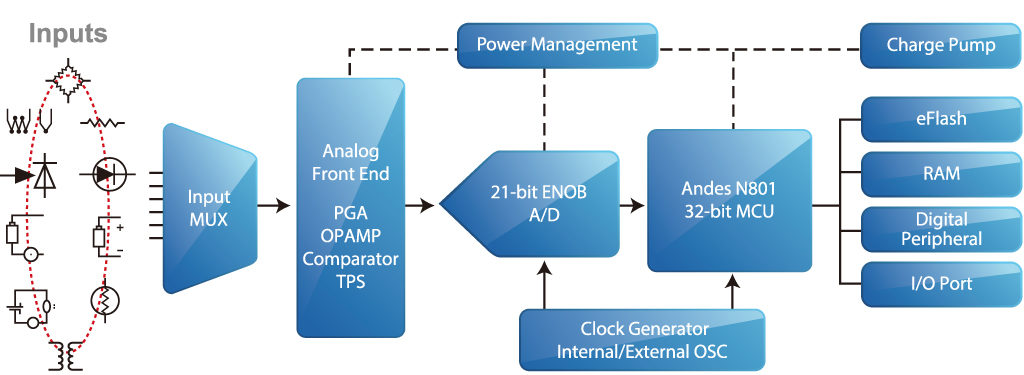

HY16F18
應用類別
- 醫療電子
- 工業控制器
- 量測儀器
- 精密傳感系統
產品特性
數位特性:
- 內建Andes 32位元 N801 CPU 核心
- 每 1個CPU時脈週期可處理1條指令(1T 指令週期)
- C編譯環境及容易使用的開發工具
- 工作電壓：2.2V~3.6V
- 操作溫度：-40℃~85℃
- 低功耗操作模式：
- 運行模式：1.1ma@CPU_CK=2MHz
- 待機模式：120μA@LSRC=35KHz
- 休眠模式下：TYP.2.5Μa
- 64K Byte Flash ROM(快閃記憶體)
- 8K Byte SRAM(靜態儲存記憶體)
- 多功能定時器(支援2 channel 16-bit PWM)
- 8位元與16位元 Timer計時器
- 多組型態PWM控制模組
- 數位式比較與捕捉功能
- 硬體實現IIC/32bit-SPI/UART 通訊介面模組
- 硬體RTC支援萬年曆功能 (年/月/日/時/分/秒及鬧鈴)
- 32個可程式化數位IO功能腳位
類比特性:
- 24-bit 超低雜訊 ΣΔADC
- 65nV RMS Noise 解析度
- 可選10/20/41/81/163/326/651/1302/2604/5208/10417Hz之轉換速率SPS
- 可程式化放大輸入訊號1~128倍
- 支援以下四種CPU振盪源頻率：
- 外部高速晶振頻率(HSXT)，可達 2MHz~10MHz@VDD3V=2.2V~3.6V
- 外部低速晶振頻率(LSXT) 32768Hz
- 內建RC高速振盪器頻率(HSRC)，可選2MHZ、4MHz、8MHz及10MHz
- 內建RC低速振盪器頻率(LSRC) 35KHz
- 電源管理
- 內建電源升壓與穩壓模組
- 內建可程式化調整電壓
- 內建1.2V參考電壓輸出
- 8位元解析度DAC
- 具單調性輸出功能
- 軌對軌放大器
- 1MHz操作頻寬與90dB高訊雜比
- 可程式化網路切換。支援Unit Gain Buffer/積分器
- Sample and hold 取樣保持電路組合
- 多功能類比比較器
- 16段電池電壓檢測功能
- 支援4個觸控按鍵
- 內建2μS的硬體濾波器
產品規格書
| Model No. | VDD | Internal Clock |
System Clock |
Flash Memory (byte) |
Data Memory (byte) |
ADC ENOB(bit x ch.) |
Sample Rate |
TPS | OPAMP | Touch Key |
DAC | Charge pump |
RTC | LCD (com x seg) |
I/O | Timer | PWM | Serial Interface |
ISP Mode |
Package | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-bit | 16-bit | ||||||||||||||||||||
| HY16F184 | 2.2V~ 3.6V |
35KHZ 2MHZ 4MHZ 10MHZ 20MHZ |
32KHZ~ 20MHZ |
16K | 2K | 21-bitx4 | 10sps~ 10ksps |
Y | R2Rx1 | 4-CH | 8bits | – | Y | – | 20 | – | 2 | 8-bit x2, 16-bit x1 |
IIC EUART 32b SPI |
Y | TSSOP28 |
| 21-bitx(4+4*) | LQFP48
QFN33 |
||||||||||||||||||||
| HY16F187 | 2.2V~ 3.6V |
35KHZ 2MHZ 4MHZ 10MHZ 20MHZ |
32KHZ~ 20MHZ |
32K | 4K | 21-bitx4 | 10sps~ 10ksps |
Y | R2Rx1 | 4-CH | 8bits | – | Y | – | 20 | – | 2 | 8-bit x2, 16-bit x1 |
IIC EUART 32b SPI |
Y | LQFP48 QFN33 |
| HY16F188 | 2.2V~ 3.6V |
35KHZ 2MHZ 4MHZ 10MHZ 20MHZ |
32KHZ~ 20MHZ |
64K | 8K | 21-bitx4 | 10sps~ 10ksps |
Y | R2Rx1 | 4-CH | 8bits | Y | Y | – | 24 | – | 2 | 8-bit x2, 16-bit x1 |
IIC EUART 32b SPI |
Y | LQFP48 |
備註說明：
ADC：24-bit Sigma Delta ADC。 OPAMP：R2R (rail-to-rail Amplifier)為軌對軌運算放大器。
TPS：內部溫度感測器(temperature sensor)。
RTC：支援外接32768低速震盪器支援硬體時鐘萬年曆功能。
ISP Mode：僅HY16F19xB產品系列支援ISP(In-system program)功能。
LCD Segment：4 COM或是6 COM擇一設計。
I/O：20+26，表示產品帶有20x GPIO以及26x LCD SEG Port可複用為GPIO功能。
Timer：Timer A(16-bit)具有多段中斷時間設置；Timer B(16-bit)具備PWM功能，PWM輸出可選8-bit或16-bit擇一設計；Timer C(16-bit)具備Compare and Capture功能。
*:透過多供器開關切換可以當做類比輸入通道
**:此I/O與Segment 腳共用
產品使用說明書與應用說明書
| 名稱 | 說明 | 規格書 | 範例程式 源代碼 |
產品視頻 |
|---|---|---|---|---|
| UG-HY16F188 | HY16F18 Series User’s Guide | 下載 | ||
| APD-HY16F002 | HY16F188 血糖計(高精度校正) | 下載 | 下載 | |
| APD-HY16F003 | HY16F18 Series IP使用說明書 | 下載 | 下載 | |
| APD-HY16F005 | HY16F188電子血壓計 | 下載 | 下載 | |
| APD-HY16F007 | HY16F188高精度計價秤 | 下載 | 下載 | |
| APD-HY16F008 | HY16F188 電壓電流計 | 下載 | 下載 | |
| APD-HY16F009 | HY16F188 RTC時鐘萬年曆 | 下載 | 下載 | |
| APD-HY16F014 | HY16F184 Force Touch 應用電路 | 下載 | 下載 | |
| APD-HY16F015 | HY16F184 Force Touch (Single Input)應用電路 | 下載 | 下載 | |
| APD-HY16F016 | HY16F184 Gas Sensor 應用電路 | 下載 | 下載 | |
| APD-HY16IDE010 | HY16F Series IDE 軟體最佳化使用說明書 | 下載 | ||
| APN-HY16F001 | HY16F系列產品開發注意事項 | 下載 | 下載 | |
| OJTI-HM-2013-002 | QFN/DFN PCB 焊盤設計與焊接生產流程注意事項 | 下載 |
軟體與工具說明文下載區
| 名稱 | 說明 | 軟體 | 軟體使用 說明書 |
硬體使用 說明書 |
培訓視頻 |
|---|---|---|---|---|---|
| HY16F18x-DK04 | HY16F18 Series模擬器 | 下載 | |||
| HY16F Series IDE | AndeSight RDS V2.1.1 IDE開發環境軟體 (僅支援HY16F18x,HY16F19x,HY16F3981系列產品) |
下載 | 下載 | ||
| HY16F Series Device | AndeSight RDS V2.1.1 IDE專用之驅動安裝包 (安裝此驅動包之前需先安裝好IDE軟體) |
下載 | 下載 | ||
| HYCON 32-bit MCU IDE | AndeSight RDS V3.x.x IDE開發環境軟體 (支援HY16F全系列產品) |
下載 | 下載 | ||
| HYCON 32-bit MCU Device | AndeSight RDS V3.x.x IDE專用之驅動安裝包 (安裝此驅動包之前需先安裝好IDE軟體) |
下載 | 下載 | ||
| HY16F Writer | HY16F Series燒錄器軟體 | 下載 | 下載 | ||
| HY10000-WK08D | 整合型燒錄器,支援 HY10P/HY11P/HY12P/HY13P/HY15P/HY16F系列產品 |
下載 | |||
| HY16F Bootloader | HY16F Series ISP Bootloader軟體 | 下載 | 下載 | ||
| HY16F18 Series C Library | HY16F18 Series C 函數庫 | 下載 | 下載 |
