HY11P
HY11P Series: 8-bit Mixed Signal Microcontrollers with Embedded High Resolution ΣΔ ADC

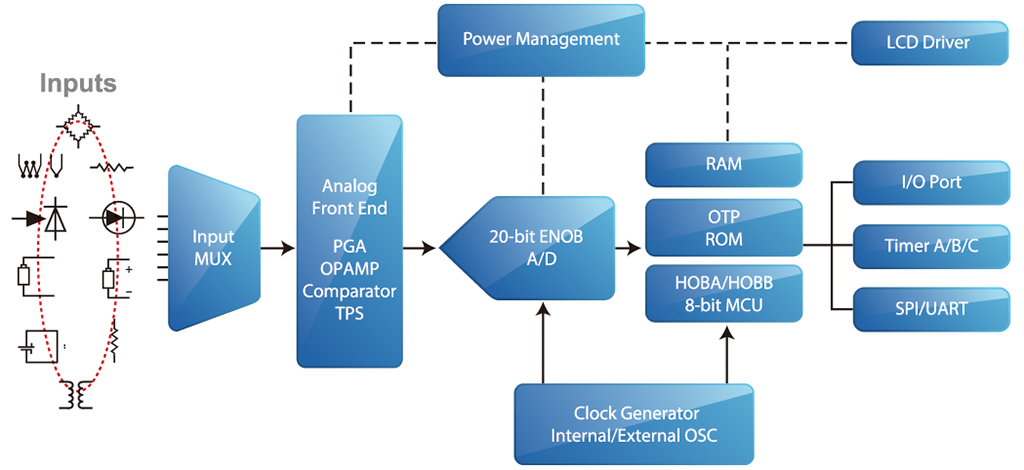

應用類別
- 量測儀器
- 醫療儀器
- 計量儀器
- 數位傳感器
- 工業控制器
產品特性
- 工作電壓範圍: 2.4V to 3.6V (整個系統)
- 工作溫度範圍: -40℃ to +85℃
- 8位元加強型精簡指令集
- 支援66 個指令(包含硬體乘法器與查表指令)
- 支援外部石英震盪器, 最高至8MHz
- 內建高精度2MHz RC震盪器
- LCD液晶驅動器, 最高至4×40
- 低耗電睡眠模式, 0.65μA
- 內建EPROM 64 words
- 24 位元全差動輸入ΣΔADC類比數位轉換器
- 極小的輸入雜訊100nVrms
- 有效位元最高至20位元
- 內置高阻抗輸入緩衝器
- 數據輸出速率最高至1kSPS
- 內建前置放大器(PGA), 可程式放大倍率x1/4, x1/2…x128, 溫飄飄移<5ppm/℃
- 內置絕對溫度感測器(±2℃)
- 內建低輸入雜訊(<1uVpp)運算放大器
產品規格書
| Model No. | VDD | Internal Clock |
System Clock |
Program Memory (word) |
Data Memory (byte) |
Built-in EPROM (word) |
ADC ENOB (bit x ch.) |
Sample Rate |
TPS | OPAMP (type x ch.) |
RTC | LCD (com x seg) |
I/O | Timer | PWM (bit x ch.) |
Serial Interface |
Package | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-bit | 16-bit | |||||||||||||||||
| HY11P12* | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
2k | 128 | – | 20-bitx4 | 8sps~ 977sps |
Y | – | Y | 4×12 | 4xI +10xIO | 1 | – | – | – | LQFP 44 LQFP 48 |
| HY11P13 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
4k | 256 | – | 20-bitx8 | 8sps~ 977sps |
Y | LNAx1 | Y | 4×20 | 4xI +10xIO | 2 | 1 | 8-bit x1 | SPI | LQFP 64 |
| HY11P14 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
8k | 512 | – | 20-bitx8 | 8sps~ 977sps |
Y | LNAx1 | Y | 4×29 | 4xI +10xIO | 2 | 1 | 8-bit x1 | SPI EUART |
LQFP 64 |
| 4×40 | 8xI +20xIO | 8-bit x4 | LQFP 100 | |||||||||||||||
| HY11P23 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
4k | 256 | – | 20-bitx8 | 8sps~ 977sps |
Y | LNAx1 | Y | – | 10xI +12xIO | 2 | 1 | 8-bit x1 | SPI EUART |
LQFP 32 QFN 32 |
| 7xI +12xIO | SSOP 28 | |||||||||||||||||
| HY11P24 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
8k | 512 | – | 20-bitx8 | 8sps~ 977sps |
Y | LNAx1 | Y | – | 18xI +20xIO | 2 | 1 | 8-bit x4 | SPI EUART |
LQFP 44 LQFP 48 |
| HY11P32* | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 2MHZ |
2k | 128 | 64 | 20-bitx3 | 8sps~ 977sps |
– | – | – | 4×12 | 4xI +8xIO | 1 | – | – | – | LQFP 44 LQFP 48 |
| HY11P33 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
4k | 256 | 64 | 20-bitx3 | 8sps~ 1953sps |
– | – | Y | 4×20 | 4xI +8xIO | 2 | – | 8-bit x1 | – | LQFP 64 |
| HY11P35 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
6k | 256 | 64 | 20-bitx8 | 8sps~ 977sps |
Y | LNAx1 | Y | 4×32 | 12xI +14xIO | 2 | 1 | 8-bit x4 | – | LQFP 100 |
| HY11P36 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
4k | 256 | 64 | 20-bitx3 | 8sps~ 1953sps |
– | – | Y | 4×32 | 4xI +8xIO | 2 | – | 8-bit x1 | – | LQFP 64 |
| HY11P41 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 2MHZ |
2k | 128 | 64 | 20-bitx4 | 8sps~ 1953sps |
Y | – | – | – | 6xI +5xIO | 2 | 1 | 8-bit x1 | – | SSOP 16 SOP 16 QFN 16 |
| HY11P42 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
2k | 128 | 64 | 20-bitx7 | 8sps~ 977sps |
Y | – | Y | – | 7xI +8xIO | 2 | – | 8-bit x1 | EUART | QFN 24 |
| 7xI +12xIO | SSOP 28 TSSOP 28 |
|||||||||||||||||
| HY11P52* | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 2MHZ |
2k | 128 | 64,LV | 20-bitx3 | 8sps~ 1953sps |
– | – | – | 4×12 | 4xI +8xIO | 1 | – | – | – | LQFP 48 |
| HY11P54 | 2.2V~ 3.6V |
28KHZ 2MHZ |
28KHZ~ 8MHZ |
8k | 256 | 64,LV | 20-bitx7 | 8sps~ 1953sps |
– | LNAx1 | Y | 4×32 | 9xI +9xIO | 2 | – | 8-bit x1 | EUART | LQFP 64 |
| 20-bitx8 | 4×32 | 13xI +12xIO | LQFP 100 | |||||||||||||||
備註說明：
ADC：24-bit Sigma Delta ADC。
OPAMP：LNA (low noise Amplifier)為低雜訊運算放大器。
TPS：內部溫度感測器(temperature sensor)。
RTC：支援外接32768低速震盪器或支援450KHZ~8MHZ高速石英震盪器功能。
Timer：Timer A(8-bit)具有多段中斷時間設置；Timer B(16-bit)具備Capture/Compare功能；Timer C(8-bit)具備PWM/PFD功能。
*：H08B instruction，指令集主要差異在於不包含8×8硬體乘法器、16-bit查表指令、條件跳躍指令、堆疊操作指令等。
產品使用說明書與應用說明書
| 名稱 | 說明 | 說明書 | 範例程式源代碼 | 產品視頻 |
|---|---|---|---|---|
| UG-HY11S14 | HY11P series User’s Guide | 下載 | ||
| APD-CORE001 | H08A與H08B指令集比較表 | 下載 | ||
| APD-CORE002 | H08A指令集說明書 | 下載 | ||
| APD-CORE003 | H08B指令集說明書 | 下載 | ||
| APD-HYIDE003 | HY-MCU COMPILER | 下載 | ||
| APD-HYIDE018 | HYCON 8-bit MCU C編譯器說明書 | 下載 | ||
| APD-ICE001 | HY11P52低壓燒錄/查表/PFM應用 | 下載 | ||
| APD-ICE003 | HY11P52B低壓燒錄/查表/PFM說明書 | 下載 | ||
| APD-OTP001 | OTP燒錄引腳資訊 | 下載 | ||
| APD-PCB001 | HY11P系列PCB佈線建議 | 下載 | ||
| APD-SD18002 | 快速開機測量 | 下載 | 下載 | |
| APD-SD18003 | 50/60Hz Rejection的解決方案 | 下載 | 下載 | |
| APD-SD18004 | 無開關自動測量應用 | 下載 | 下載 | |
| APD-SD18005 | 3 1/2低功耗電壓測量 | 下載 | 下載 | |
| APD-SD18006 | 儀錶顯示器應用 | 下載 | 下載 | |
| APD-SD18007 | 廚房秤應用 | 下載 | 下載 | |
| APD-SD18008 | 計價秤應用說明書 | 下載 | 下載 | |
| APD-SD18009 | 紅外線感測器應用 | 下載 | 下載 | |
| APD-SD18010 | 寬範圍溫度量測應用 | 下載 | 下載 | |
| APD-SD18011 | 血糖計應用 | 下載 | 下載 | |
| APD-SD18012 | 電壓與溫度量測應用說明書 | 下載 | 下載 | |
| APD-SD18013 | 符合OIML之計價秤應用說明 | 下載 | 下載 | |
| APD-SD18014 | 快速反應電子體温計應用說明書 | 下載 | 下載 | |
| APD-SD18019 | 两線式儀用表頭應用說明書 | 下載 | 下載 | |
| APD-SD18020 | HY11P12熱電偶測温 | 下載 | 下載 | |
| APD-SD18021 | 雙顆PIR應用 | 下載 | 下載 | |
| APD-SD18022 | 硅壓力傳感器量測應用 | 下載 | ||
| APD-TMB001 | 計步器原理應用 | 下載 | ||
| APD-TMC001 | Timer C 升壓電路應用 | 下載 | ||
| APN-ICE001 | 晶片模擬電流差異說明 | 下載 | ||
| APN-ICE002 | ICE not connect 修正說明 | 下載 | ||
| APN-ICE003 | HY11P42定址說明 | 下載 | ||
| APN-SD18003 | ACM 電壓使用說明 | 下載 | ||
| OJTI-HM-2013-002 | QFN/DFN PCB 焊盤設計與焊接生產流程注意事項 | 下載 |
軟體與工具說明文下載區
| 名稱 | 說明 | 軟體 | 軟體使用說明書 | 硬體使用說明書 | 培訓視頻 |
|---|---|---|---|---|---|
| HY11S14-DK03 | HY11P Series模擬器 (不支援HY11P54產品) |
下載 | 下載 | 下載 | |
| HY11S14-DK05 | HY11P54模擬器 (亦可支援HY11P32/HY11P33/HY11P36/HY11P52/HY11P52B等產品) |
下載 | 下載 | 下載 | |
| HY11P HexLoader | HY11P Series燒錄器軟體 | 下載 | 下載 | ||
| HY11P24-AK01 | HY11P ΣΔADC性能測試工具 | 下載 | 下載 | 下載 | 影片連結 |
| HY10000-WK08D | 整合型燒錄器,支援HY10P/HY11P/HY12P/HY13P/HY15P/HY17P/HY16F18x/19x/3981系列產品 | 下載 | 下載 | 下載 | |
| H08 C IDE | H08內核系列晶片 C語言開發環境軟體 | 下載 | 下載 | ||
| HY11P Series C Library | HY11P Series C函數庫 | 下載 | 下載 |
