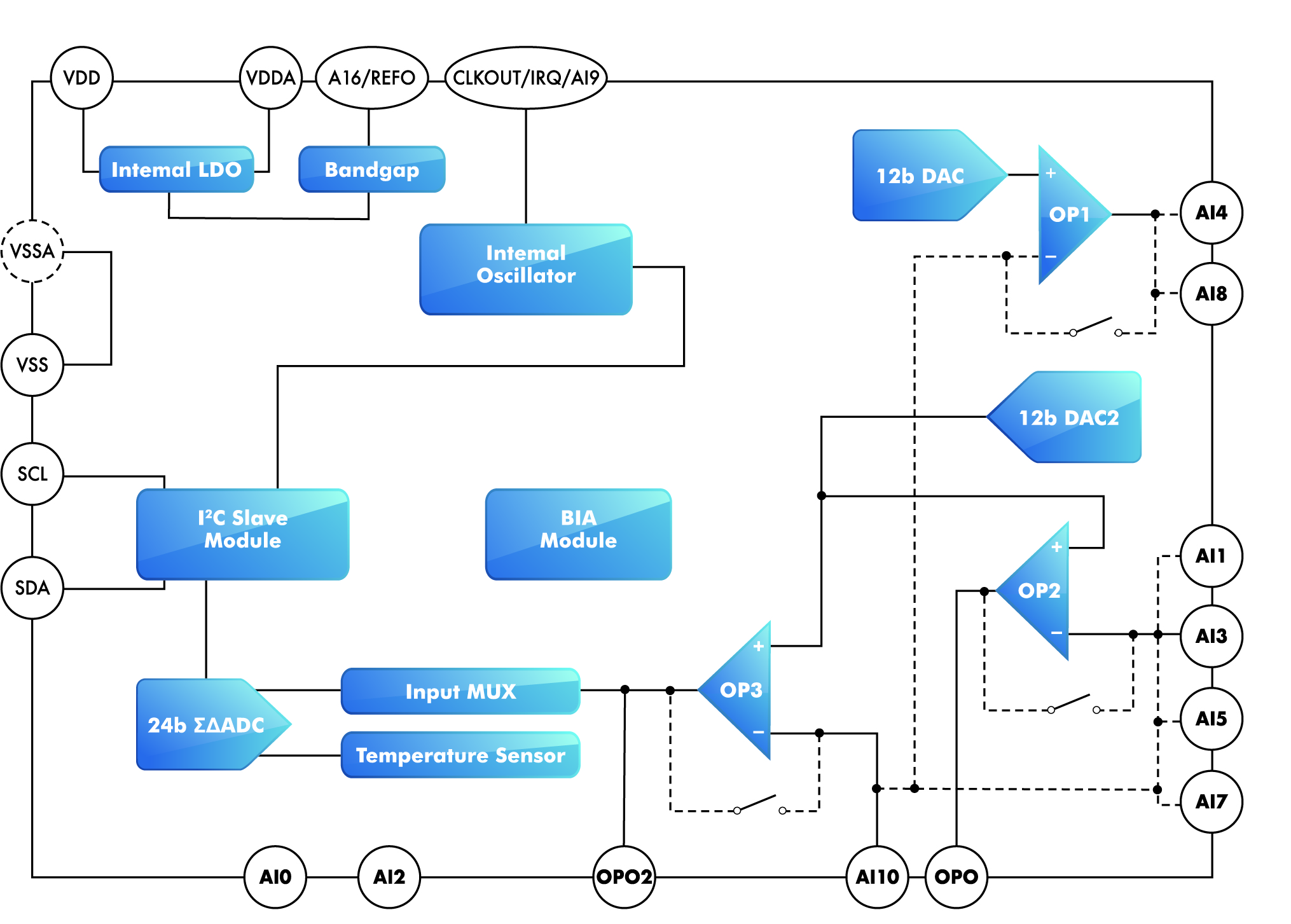

HY312x
應用類別
- 電化學分析(Electrochemical analysis)
- 生物阻抗分析(Bioelectrical impedance analysis)
- 工業量測儀器
- 高精度ΣΔADC量測應用
產品特性
- AC阻抗量測的前置訊號處理設計
- 內建高精度RC震盪器(HAO),可選擇的頻率為: 2MHz、4MHz、8MHz，並提供頻率輸出的功能
- VDDA輸出可達10mA的驅動電源
- 可調頻率與振幅的正弦波訊號輸出
- 三個軌對軌(Rail-to-rail) OPAMP
- AC Impedance measurement circuit
- 1MHz, 24-bitΣΔADC類比數位轉換器
- I2C數據傳輸介面
- 操作環境範圍
- 數位電壓：2.2V to 5.5V
- 類比電壓：2.4V to 4.5V
- 操作溫度範圍 –40°C to +85°C
- 24-bits ΣΔADC
- 可選擇增益 ×1/4, ×1/2, ×1~×16
- 可選擇不同的數據轉換輸出速率，最高可達31.25Ksps
- 內建直流偏壓設計
- IRQ功能
- Rail-to-Rail OPAMP
- 內置3個軌對軌信號輸入設計
- 具1mA輸出與輸入電流能力
- 內置線性穩壓器VDDA與參考電壓REFO
- VDDA可輸出電壓 2.4V~4.5V
- REFO可輸出電壓1.2V
- I2C Slave傳輸介面
- 具標準slave通訊格式
- 支援FSCL = 400KHz
- Sleep功能(暫存器控制)
- IRQ功能支持
- 12-bit Resistor Ladder DAC
- 可編程電阻分壓計，具單調性輸出功能
- 搭配OPAMP可設計成雙通道12-bit DAC
- 生物阻抗分析模組 (BIA Module)
- 電化學分析(Electrochemical analysis)
- 生物阻抗分析(Bioelectrical impedance analysis)
- AC waveform frequency: 122Hz~250KHz
- Impendence Range: 1K ~ 1MΩ
- Phase detector: 0~90°
產品規格書
| Model No. | VDD (V) |
Internal Clock (Hz) |
System Clock (Hz) |
ADC ENOB (bit x ch.) |
Sample Rate (sps) |
TPS | OPAMP (type x ch.) |
DAC (bit x ch.) |
BIA Module | IRQ Function |
Serial Interface |
Package |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HY3123 | 2.2 ~ 5.5 | 2M 4M 8M |
2M ~ 8M | 19-bit x11 | 8 ~ 31.25k | Y | R2R x3 | 12-bit x2 | Y | Y | I2C | SSOP16
SSOP20 |
備註說明：
ADC：24-bit Sigma Delta ADC。
OPAMP：R2R (rail-to-rail Amplifier)為軌對軌運算放大器。
TPS：內部溫度感測器(temperature sensor)。
DAC：數位-類比轉換器(Digital to Analog Converter)。
BIA Module: 生物阻抗分析模組，可產生交流波形並量測待測物的阻抗及角度。
IRQ Function：當ADC發生中斷時，IRQ中斷信號可以通過CLKOUT引腳或SDA引腳輸出。
