HY17M
應用類別
- 煙霧感測、氣體感測
- PM2.5、紅外感測
- 溫度感測、類比信號收集器
- 數位壓力傳感器
- 精密傳感系統

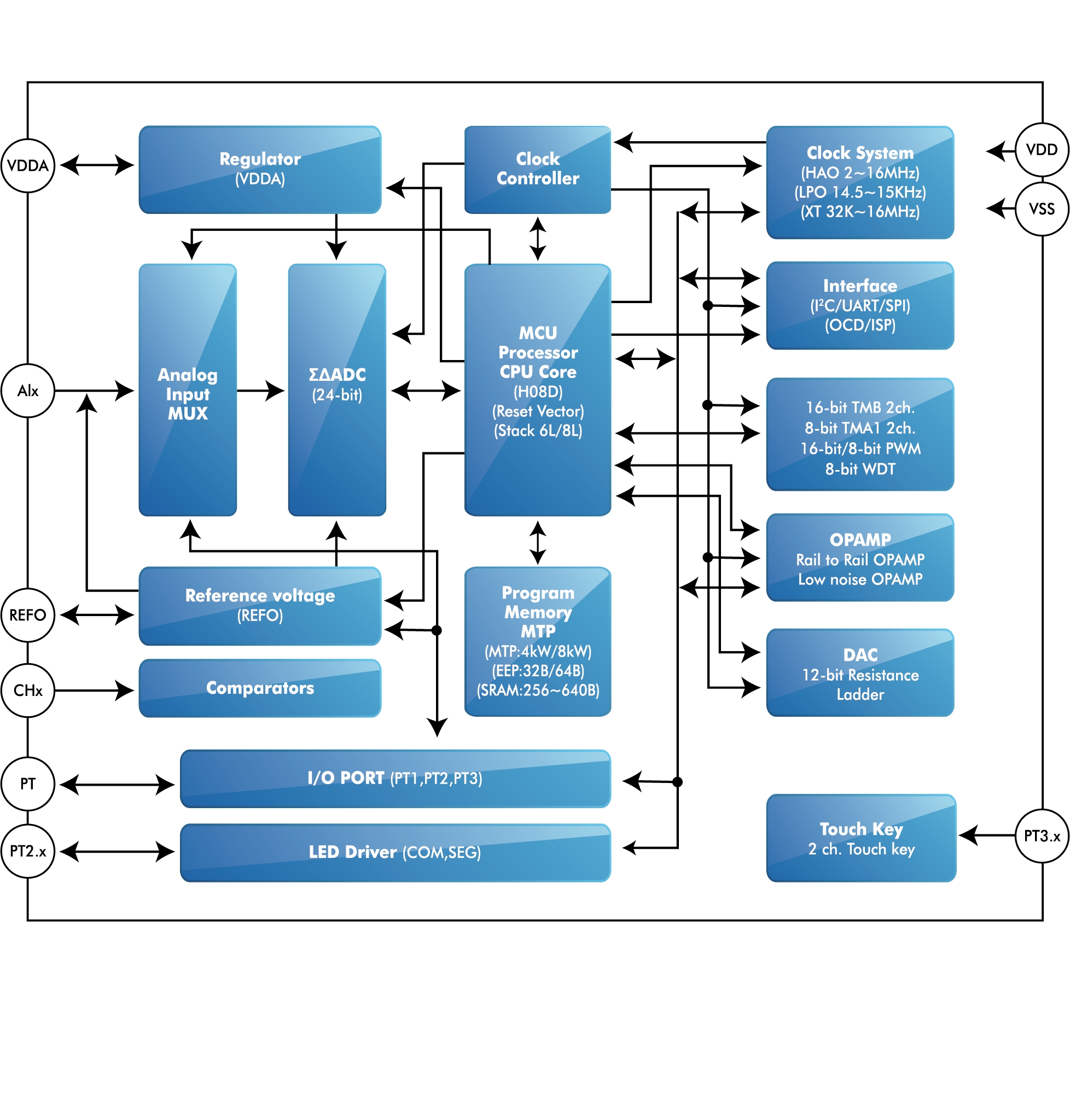

產品特性
數位特性:
- 8-Bit RISC-like微控制器
- 具有71條高性能指令集H08D
- 硬體乘法器及查表器
- Power On/ Brown Out 1/ Brown Out 2
- WDT/MCLR Reset
- 支援C編譯環境
- 工作電壓與操作溫度範圍
- 數位電路：1.9V ～ 5.5V
- 類比電路：2.4V ～ 5.5V
- 工作溫度：- 40°C ～ 85°C
- 低功耗特性
- 待機模式：Typ. 0.5uA~1uA@3.0V
- 休眠模式：Typ. 0.1uA~0.25uA@3.0V
- 記憶體
- 4K/8K words MTP程式記憶體(燒錄次數100次)
- 32 bytes (3,000 or 1,500 cycles) & 64 bytes (700 cycles) EEPROM資料記憶體
- 256/512/640 bytes SRAM(靜態儲存記憶體) 及 6-level Stack
- 計時器
- Watch Dog Timer
- 8-bit Timer
- 16-bit Timer: 支援 16-Bit PWM 及 8-bit+8-bit PWM
- 通訊介面
- 支援EUART、8-bit SPI及 I2C(主機/從機)通信介面模組
- 支援2線式的 OCD 及 ICP 功能
- 支援硬體的在線編程ISP(In-System Programming) 功能 (HY17M26 & HY17M28 only)
- 最多支援23個可程式化數位IO功能腳位
類比特性:
- 24-Bit ΣΔADC類比數位轉換器
- 最高取樣頻率達1MHz
- 超取樣頻率設置64～65536
- 二/三階梳狀濾波器，轉換頻率15.6Ksps
- 信號放大x1/4, x1/2, x1,x2,x4,x8,x16
- 全差動輸入信號與測量範圍的零點調整
- 低溫飄係數與內置絕對溫度傳感器
- 工作頻率
- 外接石英震盪器32768Hz ~ 16MHz
- 內置±2%高精度HAO震盪器(校正後)
- 內置低功耗LPO震盪器14.5KHz/15KHz
- 低功耗與低溫飄係數電源系統
- 內建可程式化調整之VDDA線性穩壓電源電壓
- 內建1.2V參考電壓REFO輸出
- 12位元解析度DAC(only for HY17M24)
- 具單調性輸出功能
- 軌對軌運算放大器(only for HY17M24)
- 積分器電路
- 可程式化網路切換
- 支援觸摸按鍵Touch Key功能, 最多2 keys (HY17M28 only)
- 支援最多56 顆LED驅動, 並帶2mA~15mA的定電流驅動調整 (HY17M28 only)
產品規格書
| Model No. | VDD(V) | Internal Clock (Hz) |
System Clock (Hz) |
Program Memory (word) |
Data Memory (byte) |
Built-in EPROM (word) |
Built-in EEPROM (Byte) |
ADC ENOB (bit x ch.) |
Sample Rate (sps) |
TPS | OPAMP (type x ch.) |
DAC (bit x ch.) |
RTC | LCD/LED (com x seg) |
I/O | Timer | PWM (bit x ch.) |
Serial Interface |
ISP | Package | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-bit | 16-bit | ||||||||||||||||||||
| HY17M24 | 1.9~5.5 | 14.5K 1.843M 4.147M 8.755M 17.51M |
14.5K ~ 16M |
4K* | 256 | – | 32** | 21-bit x11 | 8~15.6K | Y | R2Rx1 | 12bit x1 | Y | – | 9xIO | 1 | 1 | 8-bit x2, 16-bit x1 |
EUART I2C |
– | SOP16 |
| 21-bit x15 | 17xIO | SSOP24 QFN24 SSOP28 |
|||||||||||||||||||
| HY17M26 | 1.9~5.5 | 14.5K 1.843M 4.147M 8.755M 17.51M |
14.5K ~ 16M |
8K* | 640 | 128*** | – | 21-bit x10 | 8~15.6K | Y | – | – | Y | – | 9xIO | 2 | 2 | 8-bit x4, 16-bit x2 |
EUART x 2 I2C x 2 SPI x 1 |
Y | SSOP16 |
| 21-bit x18 | 21xIO | SSOP28 | |||||||||||||||||||
| 21-bit x18 | 23xIO | QFN32 | |||||||||||||||||||
| HY17M28 | 1.9~5.5 | 14.5K 1.843M 4.147M 8.755M 15.667M |
14.5K ~ 16M |
8K* | 512 | – | 32/64** | 20-bit x7 | 8~15.6K | Y | LNAx1 | – | Y | 8×7 LED | 15xIO | 1 | 1 | 8-bit x2, 16-bit x1 |
EUART I2C |
Y | SSOP20 |
| 20-bit x11 | 19xIO | SSOP28 | |||||||||||||||||||
| 20-bit x14 | 23xIO | QFN32 | |||||||||||||||||||
備註說明：
ADC：24-bit Sigma Delta ADC。
OPAMP：R2R為軌對軌運算放大器,LNA為低雜訊運算放大器。
TPS：內部溫度感測器(temperature sensor)。
RTC：支援外接32768Hz低速震盪器、450KHz~16MHz陶瓷震盪器或1MHz~16MHz石英震盪器。
DAC：數位-類比轉換器(Digital to Analog Converter)。
Timer：Timer A(8-bit)具有多段中斷時間設置；Timer B(16-bit)具備PWM功能，PWM輸出可選8-bit或16-bit擇一設計。
ISP：支持硬體的在線編程ISP(In-System Programming)功能。
H08D：HY17M系列屬於H08D指令集(H08D比H08A還多5個指令, 多出的指令主要用來提高C編譯的效率）。
*：MTP 的程式記憶體的寫入/清除次數可達 100 次。
**： EEPROM資料存儲空間大小支持不同的寫入/擦除週期，詳情請參考產品規格書。
***：EPROM 資料記憶體的寫入/清除次數為100次, 並請注意, 每次要寫入資料之前要先清除全部128W空間後才能進行該位置寫入。
產品使用說明書與應用說明書
| 名稱 | 說明 | 說明書 | 範例程式 源代碼 |
產品視頻 |
|---|---|---|---|---|
| UG-HY17M24 | HY17M24 晶片使用說明書 | 下載 | | |
| UG-HY17M26 | HY17M26 晶片使用說明書 | 下載 | ||
| UG-HY17M28 | HY17M28 晶片使用說明書 | 下載 | ||
| APD-HY17MIDE006 | HY17M24 硬體IP使用說明書 | 下載 | 下載 | |
| APD-HY17MIDE012 | HY17M26 硬體IP使用說明書 | 下載 | 下載 | |
| APD-HY17MIDE016 | HY17M28 硬體IP使用說明書 | 下載 | 下載 | |
| APD-HY17M001 | HY17M24 MEMS壓力感測器應用說明書 | 下載 | 下載 | |
| APD-HY17M002 | HY17M26 數位壓力感測器應用說明書 | 下載 | 下載 | |
| APD-HY17M003 | HY17M28 LED 紅外測溫應用說明書 | 下載 | 下載 | |
| APD-HYIDE018 | H08 C 編譯器用戶手冊 | 下載 | | |
| APD-CORE001 | H08A與H08B指令集比較表 | 下載 | | |
| APD-CORE002 | H08A/H08C/H08D指令集說明書 | 下載 | | |
| APD-HYIDE003 | HY-MCU 編譯器說明 | 下載 | | |
| APN-HY17M001 | HY17M 系列產品開發注意事項 | 下載 | | |
| OJTI-HM-2013-002 | QFN/DFN PCB 焊盤設計與焊接生產流程注意事項 | 下載 | | |
軟體與工具說明文下載區
| 名稱 | 說明 | 軟體 | 軟體使用 說明書 |
硬體使用 說明書 |
培訓視頻 |
|---|---|---|---|---|---|
| HY17M24-DK01 | HY17M24 模擬器 | | | 下載 | |
| HY17M26-DK01 | HY17M26 模擬器 | 下載 | |||
| HY17M28-DK01 | HY17M28 模擬器 | 下載 | |||
| HY17M Series ASM IDE | HY17M Series 組合語言開發環境軟體 | 下載 | 下載 | | |
| H08 C IDE | H08A/H08C/H08D MCU之 C語言開發環境軟體 | 下載 | 下載 | | |
| HY17M24 C Library | HY17M24 Series C 函數庫 | 下載 | 下載 | | |
| HY17M26 C Library | HY17M26 Series C 函數庫 | 下載 | 下載 | ||
| HY17M28 C Library | HY17M28 Series C 函數庫 | 下載 | 下載 | ||
| HY17M24-AK01 | HY17M24 ΣΔADC性能測試工具 | 下載 | 下載 | 下載 | |
| HY17M24-DS01 | HY17M24入門評估套件 | 下載 | 下載 | 下載 | |
| HY17M28-DS01 | HY17M28 HyTiny入門評估套件 | 下載 | 下載 | 下載 | |
| HY17M Bootloader | HY17M Series ISP Bootloader 軟體 | 下載 | 下載 | 下載 |
